MOTOSONIC Ultraschall-Tanksensor

Pikto Sensoren
MOTOSONIC 810

Der flexible MOTOSONIC setzt auf Ultraschalltechnologie, die hochfrequente Schallwellen erzeugt, diese zur Flüssigkeitsoberfläche sendet und anschließend die Laufzeit misst, die für die Hin- und Rückstrecke zwischen dem Sensor und der Flüssigkeitsoberfläche benötigt wird. Durch die genaue Messung von Zeit und Schallgeschwindigkeit berechnet der MOTOSONIC zuverlässig die Entfernung zwischen Sensor und Flüssigkeitsoberfläche und somit den Tankinhalt.

Es ist entscheidend, dass der MOTOSONIC bei der Berechnung Faktoren wie die Tankform, Wellen auf der Oberfläche und mögliche Reflexionen im Tank berücksichtigt. Im Vergleich zu anderen Tanksensoren bietet die Ultraschall-Inhaltsmessung eine bemerkenswert hohe Genauigkeit von ±2,5 mm und eine Auflösung von 1,8 mm. Darüber hinaus erfolgt die Messung kontaktlos, wodurch Abnutzungseffekte vermieden werden, die bei mechanischen Messungen auftreten können und die Lebensdauer des Sensors beeinträchtigen könnten.

Benötigen Sie ein Angebot für unseren MOTOSONIC Ultraschall-Füllstandssensor oder möchten Sie eine Produktanfrage stellen? Nutzen Sie unser Kontaktformular. Unser Team unterstützt Sie gerne bei der Auswahl der passenden Lösung für Ihre Anforderungen.

Unsere verschiedenen Ultraschall-Tanksensor Varianten:

Produktbild
Zeichnung
Länge
Dämpfung
Kennlinie
Befestigung
Produktanfrage
Link zum Shop

608 043 1017

460 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1007

500 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1001

541 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1013

700 mm
Schnell
Linear
54 mm 5-Loch-Flansch

608 043 1014

810 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1027

810 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1033

690 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1038

810 mm
Schnell
Linear
54 mm 5-Loch-Flansch

608 043 1039

650 mm
Schnell
Linear
54 mm 5-Loch-Flansch

608 043 1044

600 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1051

420 mm
Mittel
Linear
54 mm 5-Loch-Flansch

608 043 1059

580 mm
Schnell
Linear
54 mm 5-Loch-Flansch

608 043 1115

200 mm
Mittel
Linear
54 mm 5-Loch-Flansch

Unser Ultraschall-Tanksensor Zubehör:

Produktbild
Produktbezeichnung
Zeichnung
Befestigung
Produktanfrage
Link zum Shop

608 044 1004

Montageset LK 80/54 mm für MOTOSONIC, 54 mm 5-Loch-Flansch
54 mm 5-Loch-Flansch

608 044 0003

Tank Flansch Adapter, Spacer 54 mm 5-Loch-Flansch
54 mm 5-Loch-Flansch

608 044 1005

MOTOSONIC Zubehör Kit mit Schwimmer, 54 mm 5-Loch-Flansch
54 mm 5-Loch-Flansch
Technische Informationen

MOTOSONIC 810 mit Drei-Drahtanschluss
Drei-Drahtanschluss: Ausgangssignal: 0,5 bis 4,5 Volt

Technische Informationen
Betriebsspannung: 10 bis 30 Volt
Ausgangssignal: 3-Draht: 0,5 bis 4,5 Volt (Ausgangsimpedanz 1k bis 20 kOhm)
Maximale Messlänge: 810 mm
Blindbereich: 50 mm
ESD-Sicherheit: 15 KV
Schockfestigkeit: 18 G Schock
Vibrationsfestigkeit: 4 G, 8 Stunden in allen 3 Raumrichtungen
Akustischer Kegel: 6 Grad
Umgebungstemperatur: -40 bis +85 °C

Produkt Informationen

Mit dem Ultraschall-Tanksensor MOTOSONIC erreichen Sie eine neue Dimension im Bereich der Tankinhaltsmessung. Denn die Messung des Flüssigkeitsstandes im Tank erfolgt berührungslos mit der Ultraschall Technologie und erzielt dabei unvergleichbar präzise Messergebnisse.

Der flexible MOTOSONIC kann für die Messung von Flüssigkeitsständen unterschiedlichster Medien in jeder beliebigen Tankform eingesetzt werden.

MOTOSONIC generiert ein Ultraschallsignal, sendet es in Richtung der Flüssigkeitsoberfläche und misst die Laufzeit, welche die hochfrequente Schallwelle für die Strecke zwischen Sensor und Flüssigkeitsoberfläche hin und zurück benötigt. Ausgehend von der gemessenen Zeit und der Schallgeschwindigkeit kann die Entfernung zwischen Sensor und Flüssigkeitsoberfläche und damit der Tankinhalt berechnet werden.

Wichtig dabei ist, Tankform, Wellen auf der Oberfläche und mögliche Reflexionen im Tank bei der Berechnung zu berücksichtigen. Die Inhaltsmessung mit Ultraschall ist gegenüber anderen Tanksensoren eine sehr genaue Messung, da die Entfernung mit einer Genauigkeit von ±2,5 mm und eine Auflösung von 1,8 mm gemessen wird.

Darüber hinaus erfolgt die Messung ohne Kontakt zum Medium, so dass keine Abnutzungseffekte wie bei einer mechanischen Messung auftreten und die Lebensdauer des Sensors begrenzen. Die Befestigung erfolgt mit einem klassischen 54 mm 5-Loch-Flansch oder einem 80 mm 6-LochFlansch Adapter, es können aber auch andere Flanschformen realisiert werden. Der elektrische Anschluss erfolgt über einen Delphi-Stecker. Tankinhalte unterschiedlichster Tankformen können anhand von einer im Sensor gespeicherten Stützwerttabelle selbst mit einfachen Anzeigen exakt wiedergegeben werden.

Spezielle Wünsche? Kein Problem: Jetzt Konfigurationsdokument ausfüllen und uns zusenden!

Keines der aufgeführten Produkte passt auf Ihre Anforderungen. Kein Thema! Laden Sie jetzt unser Konfigurationsdokument herunter, tragen Sie Ihre individuellen Anforderungen an Ihr MOTOSONIC ein und senden Sie es ausgefüllt an info@motometer.de uns zu. Wir prüfen umgehend die Machbarkeit und melden uns schnellstmöglich zurück, um Ihnen die beste Lösung anzubieten.

Top Ausbildung in Pforzheim zu vergeben

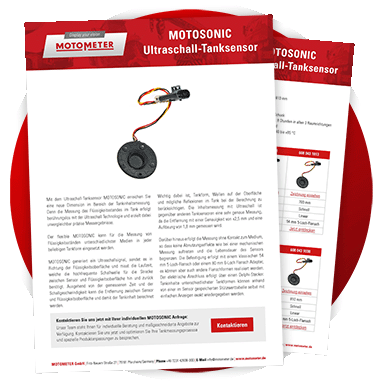

Bereit, alle wesentlichen Details auf einen Blick zu haben? Holen Sie sich jetzt unser ausführliches Produktblatt für den MOTOSONIC Ultraschalltanksensor!

Entdecken Sie alles, was Sie über unser Produkt wissen müssen, um die Effizienz und Zuverlässigkeit Ihrer Tanküberwachung zu optimieren. Klicken Sie hier, um das Produktblatt herunterzuladen und den ersten Schritt zu mehr Kontrolle über Ihren Tankinhalt zu machen!

Jetzt Produktblatt Downloaden
